概述

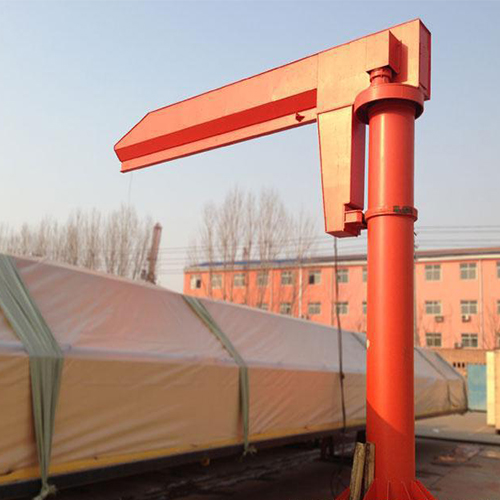

      BZD型定柱式旋臂起重機根據用戶需要設計的專用起重設備，具有結構新穎.合理.簡單.操作使用方便.回轉靈活.作業空間大等優點，是節能的物料吊運裝備，可廣泛利用于廠礦.車間的生產線.裝配線和機床的上下活及倉庫，碼頭等場合幾重物吊運。

     本機有立柱.回轉旋臂幾環鏈電動葫蘆等組成。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉�；剞D(zhuǎn)部分分為手動回轉和電動回轉（擺線針輪減速機安裝與上托板或者下托板上帶動轉管使旋臂回轉）。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物

     結構及操作

     本機主要由立柱、橫梁、減速機及環鏈電動葫蘆4部分組成. 環鏈電動葫蘆有起重和在橫梁上往復運行的功能. 橫梁可有托板上的減速機帶動轉管運行回轉運動. 電器部分見附圖:電氣原理幾電氣接線圖.電氣控制箱安裝在環鏈葫蘆上。

     本機操作通過手電門按鈕實現.手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉幾葫蘆小車的水平前后行走。
